■ Дизайн пресс -формы
Формы с длиной или шириной основания плесени, превышающей 800 мм (включительно), должны быть спроектированы не менее четырех предельных блоков. В других случаях количество ограниченных блоков может быть скорректировано в соответствии с количеством отверстий вывода эжектора, но должно быть не меньше, чем количество отверстий вывода эжектора.
Обеспечить симметричное расположение.
В общем, предельные блоки должны быть расположены непосредственно над или рядом с отверстиями для вывода.
■ Метод проектирования
Предельные блоки должны быть напрямую спроектированы в структуру трехмерной формы и равномерно собраны на эжекторной пластине (как показано на рисунке ниже). Они должны быть обработаны непосредственно производителем базы плесени.

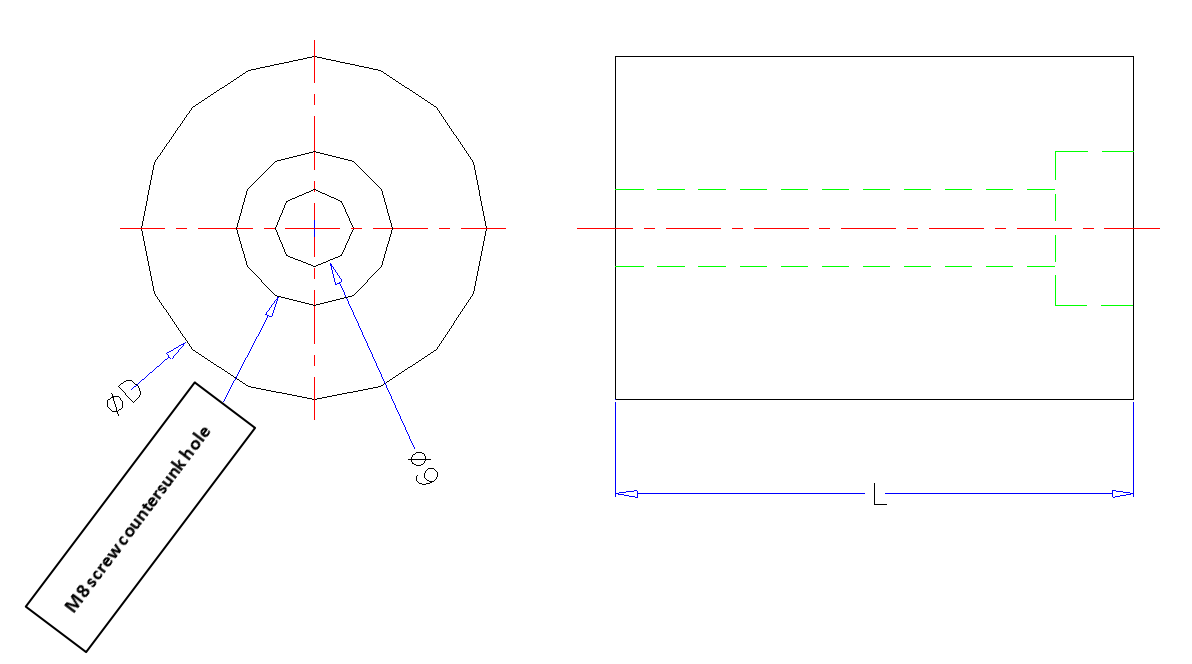

■ Размер стойки
Внешний диаметр | Используйте винт | Длинный | Уведомление |
φ30 | M8 | В соответствии с фактической ситуацией | Ширина пластины ＜ 400 мм |
φ50 | M8 | В соответствии с фактической ситуацией | Ширина пластины ≥400 мм |
При определении их размещения необходимо внести гибкие корректировки, чтобы убедиться, что нет вмешательства в выводы с эжектором, рукава эжектора, угловые атлеты, опоры для опор, пружинные стержни или направляющие столбы с эжектором.
